Как пользоваться штангенциркулем: пошаговая инструкция с фото для начинающих

Штангенциркуль — инструкция по применению, чтению шкалы и примерам замеров

«Хотите освоить работу со штангенциркулем? В статье вы найдете пошаговую инструкцию с фото, научитесь читать нониусную шкалу, измерять внутренние и внешние размеры, а также глубину деталей. Советы по калибровке, выбору типа инструмента и избежанию ошибок помогут добиться максимальной точности. Идеально для мастеров, инженеров и DIY-энтузиастов!»

Штангенциркуль: как им пользоваться? Простые шаги для идеальной точности

Устройство штангенциркуля: основные элементы

Перед началом измерений изучите конструкцию инструмента:

• Губки для внешних замеров (нижние).




• Губки для внутренних замеров (верхние).




• Глубиномер (выдвижная линейка на торце).




• Нониусная шкала (подвижная рамка с делениями для точного расчета долей миллиметра).




• Фиксирующий винт (для закрепления результатов).

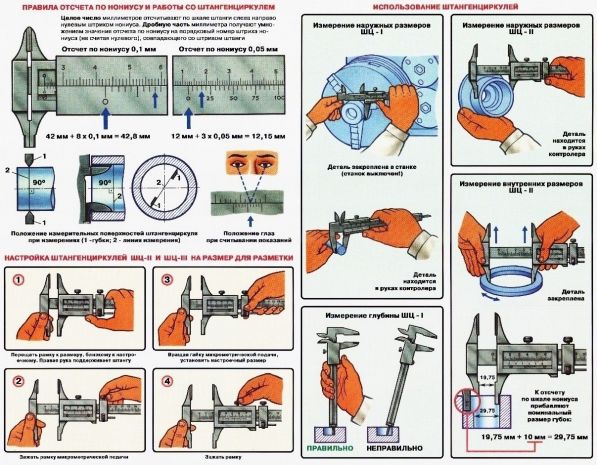

Пошаговая инструкция с фото

Шаг 1. Подготовка инструмента

Проверьте, сомкнуты ли губки. Если между ними есть зазор, выполните калибровку (обнулите шкалу цифрового прибора или совместите нулевые отметки на нониусе и основной шкале).

Шаг 2. Измерение внешнего размера

Разведите нижние губки, поместите между ними деталь, затем сдвиньте до плотного прилегания. Зафиксируйте винтом.

Шаг 3. Измерение внутреннего размера

Введите верхние губки в отверстие детали, раздвиньте их до контакта со стенками.

Шаг 4. Замер глубины

Выдвиньте глубиномер, установите его торец в отверстие, уперев край штангенциркуля в поверхность детали.

Шаг 5. Чтение показаний

• Механический штангенциркуль: Смотрите, какая риска нониуса совпадает с делением основной шкалы. Например: основная шкала — 12 мм, совпадение на 4 делении нониуса → 12.4 мм.




• Цифровой: Значение отображается на экране.

Советы для точности

• Не давите на губки — это искажает результат.




• Храните инструмент в чехле, избегая царапин на шкале.




• Для измерений до 0.01 мм выбирайте цифровые модели.

Частые ошибки

❌ Неправильное обнуление перед замером.

❌ Перекос губок относительно детали.

❌ Использование поврежденного инструмента (например, погнутых губок).

Итог: Освоив работу со штангенциркулем, вы сможете проводить замеры с точностью до 0.05–0.01 мм. Регулярно тренируйтесь на образцах — и даже сложные задачи, вроде расчета износа детали или подбора подшипника, станут простыми!
